某區域公司（以下簡稱“區域公司”）組織本單位及專業測評機構共同完成對公司及分支單位的工控網絡安全專項風險評估和督導檢查工作，對受檢單位網絡安全情況進行摸底，發現大多數受檢單位工控生產網絡缺少入侵防范、惡意代碼防范、安全審計、身份鑒別和安全管理等方面的設備設施和管理機制，網絡安全問題不容樂觀。區域公司通過專用工控生產網絡與各分支單位連接，任何一個分支單位網絡安全出現問題，都會對區域公司整體網絡安全造成威脅，只有當各分支單位網絡安全達到同一安全基線后，才能有效減少區域內的網絡安全威脅，提升網絡安全合規性，降低網絡安全維護成本。

為落實等保2.0標準體系“一個中心、三重防護”的理念，區域公司組織開展工控網絡安全統一管控一體化建設。項目建設范圍包含下屬8家分支單位，通過部署相關安防產品，以提升區域公司及分支單位的的網絡安全監視、審計、分析、預警和管控、處理能力，滿足國家和行業的安全防護要求。本研究以縱深防御理念為核心，構建了從網絡邊界防護、流量行為監測、主機終端防護、統一安全管理到安全運維為一體的縱深防御技術體系，針對攻擊鏈條的各個階段，采取有效的防護措施，能夠抵御黑客、病毒、惡意代碼對網絡與應用系統的破壞和攻擊，確保關鍵業務數據的可用性、機密性、完整性，保障整個公司的業務系統安全、穩定運行。

實施路徑和方法

在區域公司工控生產業務網絡部署統一安全管控平臺，劃分出特定的安全管理區域，建立安全的信息傳輸路徑，對生產業務網絡中的所有安全設備、安全組件進行統一管控。通過安全管理中心，對網絡鏈路、安全設備、網絡設備和服務器等的運行狀況進行集中監測；通過統一管控平臺，對各安全設備進行策略下發；通過安全管理中心，對分散在各個設備上的審計數據進行收集匯總和集中分析；通過對感知要素的獲取、理解、預測，以及對即時發生的安全事件的分析，實現安全決策、應急處置，以及阻斷外部侵入、隔離外力干擾、遏制內部介入、管控安全風險的目標。結合區域公司和下屬分支單位實際安全需求和等級保護2.0的新要求，實現安全事前預警、事中防范和事后取證等安全能力。

在區域公司和各分支單位工控生產業務網絡組建安全管理專網，專網由日志審計、數據庫審計、工控威脅檢測、入侵檢測、運維管理審計、統一安全管控平臺等網絡安防設備組成，使用工控防火墻進行邏輯隔離，以“最小化原則”配置邊界進出策略，實現安防設備對生產控制大區設備鏡像流量和日志數據的采集。同時，在工控生產業務網絡主機、服務器、工作站、工控終端部署主機安全防護客戶端，實現主機安全防護的統一管控。

1.入侵檢測系統通過采集旁路鏡像流量的方式部署，不會對工控系統網絡造成任何影響，主要監控已知攻擊行為并發送告警，將網絡邊界端口、重要服務器通信流量同步傳入后進行實時檢測，用于監控網絡中可能存在的各種已知攻擊行為，并進行審計告警。

2.日志審計系統主要采集生產業務網絡安全區Ⅰ和安全區Ⅱ的交換機日志，實時不間斷地將來自不同廠商的安全設備、網絡設備、主機、操作系統、數據庫系統、用戶業務系統的日志及警報等信息匯集到審計中心，對日志進行統一收集與分析。所有設備的日志存儲時間不少于6個月，以實現全網綜合安全審計。

3.工控威脅監測系統主要采集安全區Ⅰ和安全區Ⅱ的鏡像流量數據，內置應用級沙箱等專利技術，對網絡流量進行深度協議解析和文件還原，深度檢測APT攻擊和新型高級威脅。

4.工控防火墻用于隔離生產控制大區A、B網業務數據和鏡像流量，用于生產控制大區與安全管理網的隔離防護。

5.運維審計系統提供認證管理、授權管理、賬戶管理、操作審計功能，具備全方位運維安全風險控制的安全管理與審計能力。該系統支持對網絡設備、數據庫、安全設備、主機系統等資源的運維與審計，以實現集中化運維管控、運維過程實時監管、運維訪問合規性控制、運維過程圖形化審計等功能。

6.數據庫審計系統通過采集旁路鏡像流量的方式部署，對不同環境下數據庫操作行為進行細粒度審計和合規性管理，通過對訪問數據庫的行為進行解析、分析、記錄、匯報，幫助用戶進行事前風險評估，事中行為實時監控、違規操作行為及時響應告警，以及事后合規報告、事故追蹤溯源，同時加強內、外部數據庫操作行為監管，加強對數據安全的運營維護。

7.主機安全防護系統具備入口攔截、運行攔截、擴散攔截、基于智能匹配的白名單技術以及USB移動存儲管控等功能，以實現白名單管控、病毒攔截、入侵和攻擊檢測、外設管控、授權管理、漏洞檢測等目標，對工業主機進行全面安全防護。

8.統一安全管控平臺主要管理工控生產網絡安全區Ⅰ和安全區Ⅱ相關安全設備，為企業安全管理者提供資產、威脅、脆弱性等相關管理，并滿足ISO 27000信息安全管理體系和等級保護基本要求，具備對威脅的事前預警、事中發現和事后回溯的能力，對威脅進行整體生命周期管理。各分支單位的安全管理平臺接收到本單位的數據后，通過安全區Ⅱ加密裝置傳送至區域公司統一安全管控平臺。

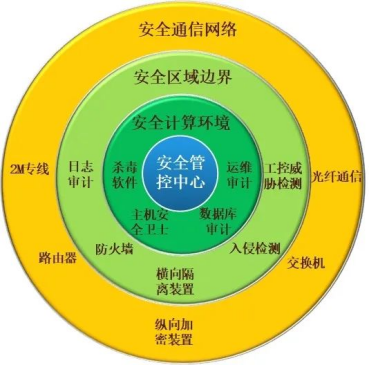

如圖1所示。統一安全管控平臺對所有工控網絡安全設備進行集中管控，實現全網安全系統的狀態監控，安全風險的集中收集、存儲、關聯分析與可視化，以及安全風險集中處置等集中安全管理功能。統一安全管控平臺不僅能夠監控安全設備的運行狀態，還可以對安全設備進行安全策略配置與調整，實現網絡安全防護體系的總體防護效能，主要可以實現以下功能。

圖1 網絡安全統一管控邏輯示意圖

（1）對網絡鏈路、安全設備、網絡設備和服務器等的運行狀況進行集中監測。

（2）實現安全設備策略和特征庫的單點下發或多點集中下發。

（3）通過安全管理中心，對分散在各個設備上的審計數據進行收集匯總和集中分析。

（4）對感知要素的獲取、理解、預測和即時發生的安全事件，實現安全決策、應急處置。

（5）實現監測外部侵入、隔離外力干擾、遏制內部介入、管控安全風險的目標。

（6）結合區域公司和下屬分支單位實際安全需求和等級保護2.0的新要求，實現安全事前預警、事中防范和事后取證等安全能力。

各分支單位統一安全管控平臺采集相關安全設備數據，并將數據發送給區域公司統一安全管控平臺，構建了區域公司與分支單位兩級管控模式。

創新點與關鍵技術

該技術研究為區域公司提供全生命周期的網絡安全體系建設。在實施過程中，通過開展交流培訓、風險評估、制定針對性解決方案，在網絡、主機、應用、數據等層面設計綜合防護平臺；從邊界、網絡、設備等維度構建縱深協同防御技術架構；建設從安全培訓、風險評估，到安全防護、持續安全運維的全生命周期防御思路，實現全生命周期的網絡安全防護，從根源上提升公司網絡安全防護水平。

1. 創新點

（1）資產監控。確立以資產安全為核心的安全生產原則，保障資產按時、按規定正常運行，及時檢測出針對資產的異常行為，從而保護生產全過程的安全。

（2）空間域監測。在空間域方面，借鑒了縱深防御的思想，形成一套縱深監測架構，包括邊界監測、區域監測、節點監測、核心監測和整體監測五個方面。

（3） 時間域監測。在時間域方面，設計了基于預警、防護、檢測、響應、恢復的安全過程，通過持續實施該五個過程，積極響應工控網絡風險變化，促進工控網絡整體安全的螺旋式上升。

2.關鍵技術

（1）基于業務應用場景的工控生產網絡安全。工控生產業務網絡工藝復雜、系統種類繁多，工藝及生產裝置、核心控制系統、通信協議、網絡結構等不盡相同，需要多維度考量針對工業控制系統的影響因素。本技術研究充分考慮了研究對象及控制網絡的特殊性，依托定制化的工控安全管理平臺，綜合運用全套本地化信息安全產品，并針對區域公司業務生產流程、網絡架構、形勢特點進行定制化設計開發，為企業量身打造。安全產品系統兼容性、數據安全性和呈現效果比較突出。

（2）基于工控協議的訪問控制。目前，工控網絡面臨的安全威脅不僅僅是常規的IT攻擊手段或病毒感染，針對工控通信協議和控制設備自身安全缺陷和漏洞的定向攻擊給工控系統帶來的危害最為嚴重。因此，網絡邊界、區域邊界安全防護的細粒度成為工控網絡安全建設成敗的根本因素。以往的端口級訪問控制策略無法做到對工業協議惡意代碼攻擊的保護，這就需要工控安全防護產品能夠實現對工控協議數據包進行深度的識別與解析。

（3）主機安全與應用安全。主機系統與承載的應用數據系統的安全是整個區域公司工控業務生產的重要環節。從整個架構上看，系統的主機主要包括運行核心業務系統的服務器和供業務人員使用的操作終端。出于生產連續性和穩定性考慮，這些主機的系統或軟件通常不會被及時升級或打補??；這些主機即使部署了各類殺毒軟件，但是其大部分位于專有網絡，無法做到及時更新病毒庫，而且傳統基于黑名單機制的殺毒軟件也會拖慢主機系統的運行速度而影響工控主機的運行安全。通過技術研究，基于白名單技術的工控主機防護系統可以成功解決工控主機的安全問題，有效地適應工控業務生產網絡安全防護的需求。

（4）定制化主機防護系統集中管理方案。綜合考慮區域公司、分支單位安全態勢整體形勢，可以應用高可靠、針對性強、定制化的工控安全產品，配合安全管理和安全服務方案，以實現針對工控主機的整體防護和集中管理。

（5）工控安全集中監測管理。本技術研究旨在為工控生產業務網絡提供整套的信息安全防護解決方案，及時、有效地避免突發病毒感染和惡意入侵，避免非計劃的生產信息丟失、信息堵塞、節點死機、系統崩潰甚至生產裝置停滯導致的生產事故等諸多隱患問題，確保生產業務安全、穩定、高效地運行。工控安全集中管理平臺的建設，將實現各業務板塊工控系統網絡安全集中管理、集中監測、集中展示、集中支援等總體目標，遵循“統一架構、統一管控”的信息化建設原則。

（6）滿足工控業務網絡安全與功能安全的融合需求。本技術研究以保障工控業務生產可用性為目標，將網絡安全產品以對業務最小影響方式融入既有業務系統網絡。主機安全防護系統軟件通過白名單技術，徹底解決工控主機不能安裝殺毒軟件的問題或者病毒庫升級后影響程序運行的問題，保障了軟件的兼容性和對業務系統的無影響性。采用被動引流的方式，依靠高效引擎進行監測審計，以旁路的方式，全面監測工控網絡中存在的安全風險并進行審計告警，與防護系統配套使用，輔助防護系統安全策略調優，實現對風險的管控。

結語

工控網絡安全統一管控一體化建設使得區域內各單位網絡安全達到同一安全基線，可有效減少區域內各單位的網絡安全威脅，降低網絡安全維護成本，同時遵守國家相關法律法規，滿足上級相關機構文件要求，提升企業合規管控和風險防控能力，有效保護企業內部系統數據安全，保障企業生產業務系統及網絡的安全穩定運行，避免因網絡安全事件導致的企業形象受損，同時避免因企業內部系統網絡安全不合規而被考核問責。

來源：《網絡安全和信息化》雜志

作者：貴州烏江水電開發有限責任公司水電站遠程集控中心?謝志奇
